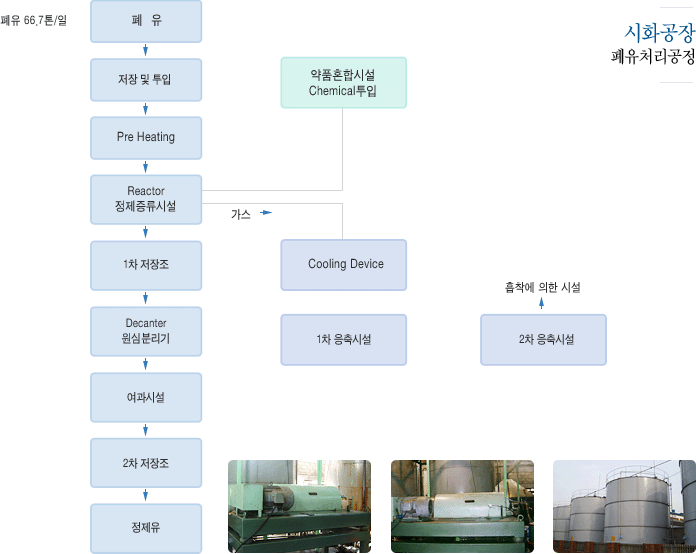

Home > 시설현황 > 폐유 정제시설 > 폐유 정제시설 공정도

① 저장
: 배출업소에서 수집운반한 폐유를 지정된 보관시설 보관

② 투입
: 증류반응기를 보일러와 연결된 열매유를 이용해 승온 시키며 폐유저장탱크와 연결된 폐유 이송펌프를 가동하여 증류반응기에 폐유 투입.
이때, 폐유중 수분함량 높아 물리적 방법으로 1차적인 유수분리가 가능한 것은 증류반응기에 투입되기 전 정제(분리)시설을 통과하여 1차적인 수분을 제거 한후 증류반응기에 폐유투입
③ 혼합
: 약품혼합탱크에서 혼합된 혼합약품을 증류반응기에 이송펌프를 이용해 투입
④ 정제(증류)
: 증류 온도(130℃)가열하면 약품반응 및 불순물, 수분, 미량의 가스는 증발됨
⑤ 1차저장조
: 정제공정을 거친 정제유를 일시보관함 (유량조정)
⑥ 정제(여과)
: 증류반응된 폐유를 상부의 깨끗한 정제유를 펌핑하여 600mesh의 여과망에 강제여과로 약품반응으로 인하여 응집한 고형물 및 회분을 여과하여 불순물을 걸러냄
⑦ 응축(냉각)
: 정제시 증발된 수분 및 불순물은 응축냉각시설로 유입되 응축되어 액화되 고 미량의 가스는 Packed tower, A/C tower를 통하여 흡수 흡착됨
⑧ 응축
: 냉각 응축된 액상 응축수(정제시 발생하는 수분과 미량의 유분)를 응축시설에 회수함.
⑨ 원심분리
: 정제여과공정을 거친 정제유를 원심분리반응을 통하여 정제유내 미량의 불순물을 제거함. 이때 발생한 수분(폐수)은 폐수저장시설에 보관하였다가 위탁처리함
2차저장조 : 정제공정을 거친 최종정제유를 일시보관한 후 정제유보관시설이송
